Begriffserklärung



BIM beschreibt die rechnergestützte Planungsmethode für eine optimierte Planung, Ausführung und spätere Bewirtschaftung von Gebäuden.

Hinter dem BIM-Modell steht eine objektbasierte Datenbank, das heißt jedes Bauteil ist als Objekt angelegt. Zur einheitlichen Datenübertragung wird das IFC-Austauschformat genutzt. Alle Baubeteiligten können auf das Gebäudedatenmodell zugreifen und kooperativ zusammenarbeiten.

Jedes Projekt entsteht zunächst digital, damit wird erreicht, dass bei gleichem Planungsaufwand im Bauablauf weniger Änderungen nötig sind und die Bauablaufpläne eingehalten werden können. Außerdem ist das Gebäudedatenmodell lebenszyklusorientiert.

BIM_300dpi



Vorteile für Handwerker

  • Große Auswahl an BIM-fähiger Freeware
  • Massen- & Mengenermittlung erfolgt mit automatisch erzeugten Tabellen
  • Gefahr der Kollision zwischen verschiedenen Gewerken wird bereits in der Planungsphase erkannt und behoben – weniger Streitigkeiten im Bauablauf
  • Stets brandaktuelle Planstände aus der Datenbank
  • Alle Baubeteiligten greifen auf die gleichen Daten zu, dies optimiert die Koordinierung
  • Eigene Arbeitsaufgaben in 3D visualisiert mit dem Tablet auf der Baustelle
  • Mängel können im Modell markiert werden, Verantwortliche werden automatisch benachrichtigt
  • BIM-Modell für Bestandsunterlagen – alle Informationen bei Änderungen, Reparaturen & Wartungsarbeiten sind über die Bauwerkslebensdauer verfügbar




Hintergrund zur Einführung

2000er Jahre:

ab 2010:

2014:

2015:

2016:

2017:



2018:

Erste Richtlinien in den USA und Skandinavien

BIM-Beirat beim DIN

EU-Parlament empfiehlt, Vergaberecht mit BIM in EU zu modernisieren

Bundesverkehrsministerium beschließt Stufenplan zur Einführung von BIM bis 2020

EU-Mitgliedsstaaten fördern BIM bei der Realisierung von öffentlich finanzierten Bau- und Infrastrukturprojekten und können es verpflichtend anordnen

Bundesbauministerium beauftragt Landesbehörden, ab sofort Anwendung der BIM-Methode bei einem Baukostenvolumen ab 5 Mio. Euro zu prüfen und bei Eignung einzusetzen

Bundesarchitektenkammer veröffentlicht Leitfaden „BIM für Architekten – Leistungsbild, Vertrag, Vergütung“ (Link)

Bundesarchitektenkammer sowie Bundesingenieurkammer beschließen einheitlichen Fort- und Weiterbildungsstandard

Thüringer Hochschulen nehmen BIM in Lehrpläne auf und bieten Weiterbildungen an

BIM-Mittelstandsleitfaden am Beispiel des Fachmarktzentrums Leinefelde veröffentlicht (Link)





Einstiegsvoraussetzungen zur  Nutzung von BIM-Modellen

  • PC, Laptop oder Tablet
  • Interesse an digitaler Zusammenarbeit ohne Datenverluste
  • Planungsleistung des Bauvorhabens nach der BIM-Methode
  • Modellübergabe im produktneutralen IFC-Datenformat
  • kostenfreier BIM-Viewer

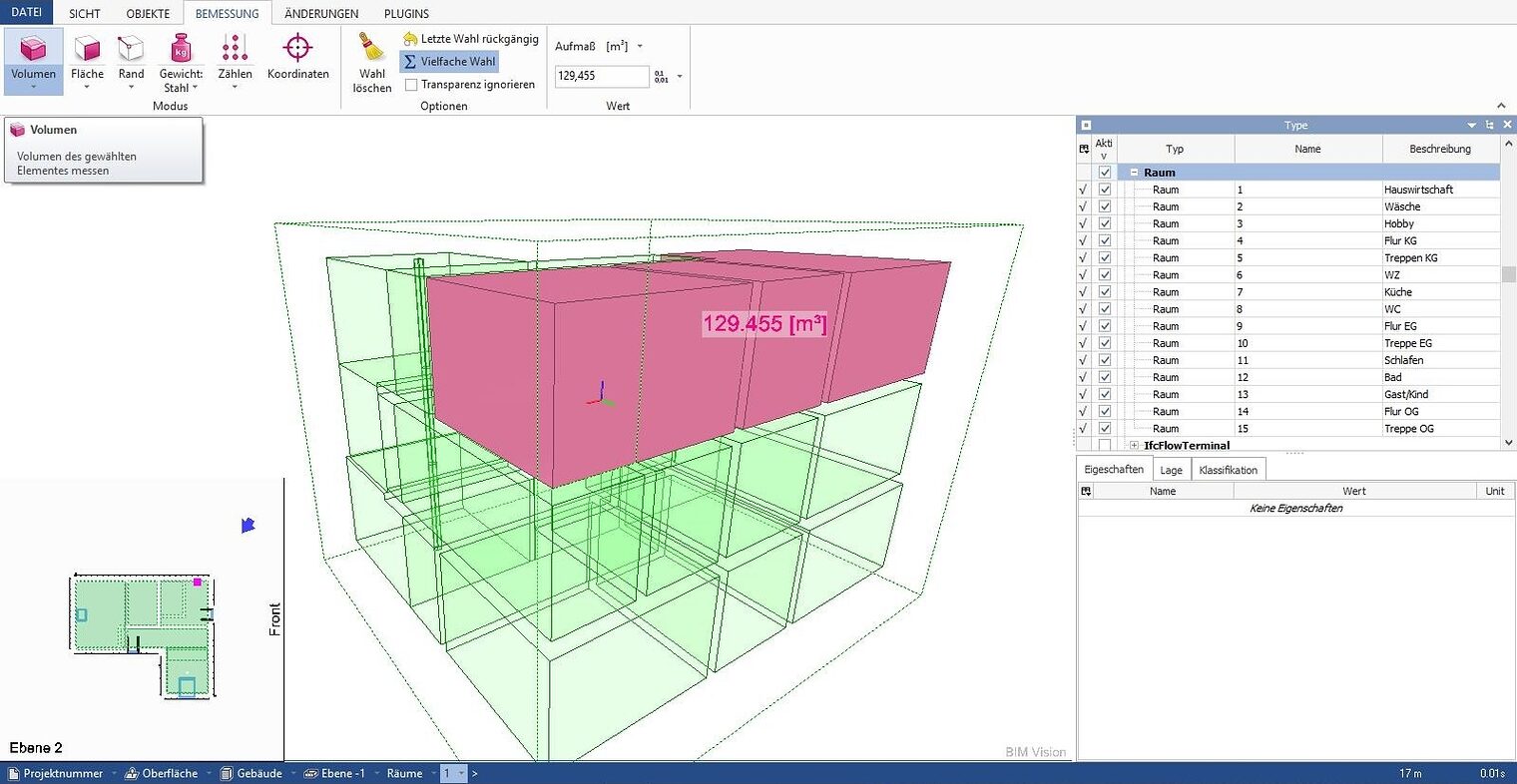

z.B. BIM-Vision mit der Bemessung im Raummodell

RaummodellundBemessungstoolBIMVision
